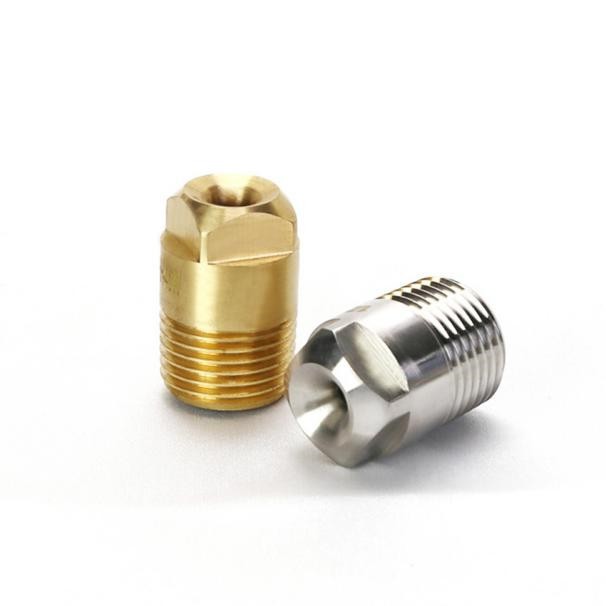

• 90 120 astetta laajakulmaiset täyskartio-suuttimet ruiskutuskuvio leveällä pyöreällä iskualueella
• Ainutlaatuinen siiven muotoilu varmistaa tasaisen suihkun jakautumisen, kuvio saadaan aikaan sisäisen siiven avulla.
• Ruiskutuskulmat: 90⁰ - 120⁰
• Liitännät: 1/8" - 2" (uros ja naaras NPT ja BSPT)
• Käyttöpainealue: jopa 400 psi (25 bar)
 90 120 astetta laajakulmaiset täyskartiosuuttimet |  Laajakulmaiset Full Cone -suuttimet |
Yleinen sovellus
1) Jäähdytys
2) Pölynpoisto
3) Palontorjunta
4) Kemiallinen injektio
5) Pesu tai puhdistus
Vuonna 2008 perustettu Shanghai Xinhou on ammattimainen suuttimien valmistusyritys, joka integroi R&D:n, tuotannon, myynnin ja palvelun. Yrityksemme sijaitsee lähellä Shanghai Hongqiao -asemaa ja kansallista messukeskusta, ja sieltä on kätevät kulkuyhteydet.
Yli 10 vuoden vakaan kehityksen jälkeen asiakkaat ovat tunnustaneet Shanghai Xinhoun luotettavasta laadustaan ja huomaavaisesta palvelustaan. Erityisesti autojen pintakäsittelyssä Xinhousta on tullut useimpien asiakkaiden nimetty toimittaja. Tuotteitamme viedään myös yli 20 maahan ulkomailla, kaikkialla Pohjois-Amerikassa, Etelä-Amerikassa, Euroopassa, Afrikassa, Kaakkois-Aasiassa ja Lähi-itään.
Jos olet kiinnostunut laajakulmaisista täyskartiosuuttimista tai haluat keskustella tilauksesta, ota rohkeasti yhteyttä. Odotamme innolla menestyvien liikesuhteiden muodostamista uusien asiakkaiden kanssa ympäri maailmaa lähitulevaisuudessa.
Täyskartiosuuttimet on valmistettu tarkalla mitalla, mikä takaa tarkan ja luotettavan toiminnan.
Kuvaus
Malli | BB-W; HH-W; GG-W; SJV-BW |
Tuloliitäntä | 1/8'';1/4'';3/8'';1/2'';3/4'';1'';1-1/4'';1-1/2''; 2'';2 1/2'' |
Suihkutuskuvio | Täysi kartio |
Suihkutuskulma | 119°/117°/112°/110°/108°/104°/103°/102°/86° |
Sovellus | Pisaroiden muodostuminen ja eliminointi kemiallisen reaktion prosessissa |
Parametri
Langan koko | Flow Code | Aukon halkaisija (mm) | Suurin vapaa läpimenoaukon halkaisija (mm) | Virtausnopeus (l/min) | Suihkutuskulma | |||||||||
1 (usgal)=3,785 I; 1 (UK gal)=4,546 litraa | ||||||||||||||
0,4 baaria | 0,5 bar | 0,7 bar | 1 baari | 1,5 bar | 2 baaria | 3 baaria | 4 baaria | 6 bar | 0,7 bar | 6 bar | ||||
1/8'' | 1.5W | 1.2 | 0.64 | - | - | 0.57 | 0.67 | 0.81 | 0.93 | 1.1 | 1.3 | 1.5 | 120° | 86° |
2.8W | 1.6 | 1.0 | - | - | 1.1 | 1.3 | 1.5 | 1.7 | 2.1 | 2.4 | 2.9 | 120° | 102° | |
4.3W | 2 | 1.0 | - | - | 1.6 | 1.9 | 2.3 | 2.7 | 3.2 | 3.7 | 4.4 | 120° | 102° | |
5.6W | 2.4 | 1.0 | - | 1.8 | 2.1 | 2.5 | 3 | 3.5 | 4.2 | 4.8 | 5.7 | 120° | 102° | |
8W | 2.4 | 1.3 | - | 2.6 | 3 | 3.6 | 4.3 | 4.9 | 6 | 6.8 | 8.2 | 120° | 103° | |
1/4'' | 10W | 2.8 | 1.3 | 2.9 | 3.3 | 3.8 | 4.5 | 5.4 | 6.2 | 7.4 | 8.5 | 10.2 | 120° | 103° |
12W | 3.2 | 1.3 | 3.5 | 3.9 | 4.6 | 5.4 | 6.5 | 7.4 | 8.9 | 10.2 | 12.3 | 120° | 103° | |
14W | 3.6 | 1.6 | 4.1 | 4.6 | 5.3 | 6.3 | 7.6 | 8.6 | 10.4 | 11.9 | 14.3 | 120° | 103° | |
3/8'' | 17W | 4 | 1.6 | 5 | 5.6 | 6.5 | 7.6 | 9.2 | 10.5 | 12.7 | 14.4 | 17.4 | 120° | 103° |
20W | 4.4 | 2.4 | 5.9 | 6.5 | 7.6 | 9 | 10.8 | 12.4 | 14.9 | 17 | 20 | 120° | 104° | |
24W | 4.8 | 2.4 | 7.1 | 7.8 | 9.1 | 10.8 | 13 | 14.8 | 17.9 | 20 | 25 | 120° | 104° | |
27W | 5.2 | 2.8 | 8 | 8.8 | 10.3 | 12.1 | 14.6 | 16.7 | 20 | 23 | 28 | 120° | 106° | |
1/2'' | 30W | 5.6 | 2.8 | 8.8 | 9.8 | 11.4 | 13.5 | 16.2 | 18.5 | 22 | 25 | 31 | 120° | 108° |
35W | 6 | 3.2 | 10.3 | 11.4 | 13.3 | 15.7 | 18.9 | 22 | 26 | 30 | 36 | 120° | 108° | |
40W | 6.4 | 3.2 | 11.8 | 13.1 | 15.2 | 18 | 22 | 25 | 30 | 34 | 41 | 120° | 108° | |
45W | 6.4 | 3.6 | 13.3 | 14.7 | 17.2 | 20 | 24 | 28 | 34 | 38 | 46 | 120° | 110° | |
50W | 6.7 | 4 | 14.7 | 16.9 | 19.1 | 22 | 27 | 31 | 37 | 42 | 51 | 120° | 112° | |
3/4'' | 6W | 9.9 | 4.4 | 21 | 23 | 27 | 31 | 37 | 42 | 51 | 58 | 69 | 120° | 112° |
1'' | 11W | 13.1 | 5.6 | 38 | 42 | 49 | 57 | 69 | 78 | 93 | 106 | 126 | 120° | 117° |
1 1/4'' | 16W | 15.5 | 6.4 | 56 | 62 | 71 | 83 | 100 | 113 | 135 | 154 | 184 | 120° | 119° |
1 1/2'' | 24W | 18.3 | 10.3 | 84 | 92 | 107 | 125 | 150 | 170 | 203 | 230 | 275 | 124° | 119° |
2'' | 47W | 25 | 11.1 | 164 | 181 | 210 | 245 | 293 | 333 | 398 | 451 | 539 | 124° | 119° |
2 1/2'' | 70W | 31.8 | 14.3 | 244 | 269 | 312 | 365 | 436 | 495 | 592 | 672 | 803 | 125° | 119° |
Tilaustiedot
BB | 1/4’’ | SS | 2.8W |
↓ | ↓ | ↓ | ↓ |
Suuttimen tyyppi | liittimen koko | Materiaali | Virtauskoodi |
Sovelluskuvat
Pölynhallinta |  Rullan jäähdytys |
